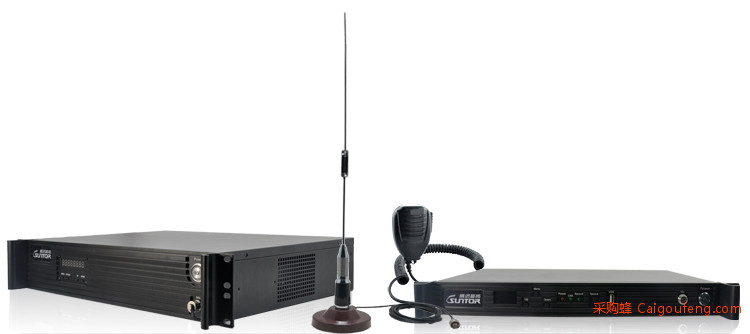

点击图片查看原图
产品概况：
ST9520T是一款大功率数字化高清视频无线应急通讯发射装置，可以应用于车载、机载、船载，实现远距离实时高清音视频信号传输，可实现前端音视频同步无线传输。支AV/HDMI高清信号的输入，最高画质可达1080P(向下兼容1080I、720P、480P、D1)。
采用国际先进的COFDM调制技术，可在高速运动中“非视距条件下”高质量图像实时稳定传输，广泛应用于大型的军事演习、现场新闻采集、电视转播、灾区应急救援、边防巡逻、海事执法等实时动态远程监控场所。该产品使用灵活方便，具有较强的抗干扰能力和绕射能力，适合各种复杂应用环境。可根据不同现场环境可对设备频率、功率、调制方式、纠错方式、保护间隔等多种参数进行设置。
ST9520T大功率车载无线传输设备，具有低延时、画质清晰、设备安装简单、传输距离远、机动性强等优点。适用于车对车、船对船、车对固定点、船对固定点、空对地、远距离高清晰图像传输，也可用于远距离中继传输，接收端配合全向与定向天线双极化接收，地对地视距传输距离可达30KM以上，空中通视条件下传输距离最远可达100KM以上，城市环境下不低于5KM(不同环境下，传输距离不同),移动速度可达160KM/h以上。
产品功能介绍：
支持H.264压缩编码，最大支持1080P@60fps编码，向下兼容其它各种分辨率、帧速率编码
支持HDMI、CVBS视频传输
HDMI：1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……，各种模式自适应
AV in：720x480 60I(NTSC)、720x576 50I(PAL)，模式自适应
端到端延时低于300ms
配备专业的调参装置，可自行调整发射机频率、带宽、功率以及机密方式支持AES256位加密
工作频宽可调，1~8MHz，1KHz 步进
支持音频关闭或开启
采取H.264压缩传输标准
强大的非视距传输能力
支持设备功率10-30W定制，频率范围300-860MHZ可定制
高速移动多径干扰下稳定传输
接收机采取双天线接收，具备空间分集接收能力，抗多径干扰能力更强
支持快速移动中传输，不低于270KM/h
支持AES256位加密
产品外观尺寸图：
|
产品型号 |
ST9520T（HDMI输入接口） |
|
|
射 频 调 制 部 分 |
工作频段 |
300MHz～860MHz 常规频点：360±10MHz、500±10MHz、510±10MHz、540±10MHz、550±10MHz、580±10MHz、600±10MHz、650±10MHz、680±10MHz |
|
输出功率 |
20w（43dBm），功率可调，10-30W可定制 |
|
|
调制方式 |
COFDM （QPSK/QAM16/QAM64） |
|
|
信道带宽 |
1MHz~8MHz 可调，1KHz 步进 |
|
|
前向纠错 |
1/2，2/3，3/4，5/6，7/8 |
|
|
保护间隔 |
1/32，1/16，1/8，1/4 |
|
|
IFFT 模式 |
2K/8K |
|
|
加密方式 |
AES256 |
|
|
延时 |
＜300ms |
|
|
误码率 |
≤10-6 |
|
|
传输距离 |
地面视距＞30公里、空对地传输可达100公里。城市环境＞5公里 |
|
|
图像编码方式 |
H.264 |
|
|
输入接口 |
HDMI /模拟CVBS |
|
|
视频输入格式 |
支持H264编码，最大支持1080P@60fps 编码，向下兼容其它各种分辨率、帧速率编码。1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……，模式自适应 |
|
|
图像帧率 |
25、30、50、60帧/秒 |
|
|
其 它 |
电压 |
DC24V/AC220V |
|
电流 |
8A |
|
|
存储温度 |
-45°-75° |
|
|
工作温度 |
-30°-65° |
|
|
工作湿度 |
相对湿度85% |
|
|
可外接设置模块进行参数调节 |
||
|
外形尺寸 |
480*385*90mm(L×W×H) |
|
|
重量 |
6.8Kg（不含天线） |
|
