　　产品介绍：

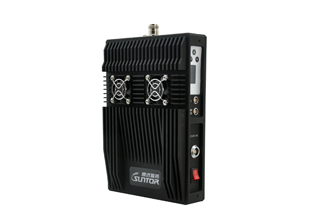

　　ST9500DB系列单兵高清无线传输设备采用窄带无线传输方式，支持HD-SDI、HDMI高清信号的输入，最高画质可达1080P(向下兼容1080I、720P、480P、D1)，支持数字接口及模拟接口。设备主要针对单人操作使用，设计美观大方，适合单人操作或车载、机载图传应用。设备功率高达5W，功率可调、频宽可调、可手动加密。发射设备可以定制HDMI高清输入信号(同时具备CVBS模拟信号视频输入功能)，也可以定制SDI高清信号输入(同时具备CVBS模拟信号视频输入功能)，具备单向RS232串口数据传输功能，可以将前方的串口数据传回到后方接收机并解调出来(例如GPS数据)。

　　设备频率支持范围：300~860MHz，设备结构精巧，传输距离远，工业区厂房阻挡环境下实测可达1.1km以上，直线距离可达15~30km以上，空中到地面可达50km以上。

　　设备采用COFDM调制技术，空中占用频率为1~8MHz可调，具备很强大的抗多径干扰的能力，比通常的模拟技术和常规调制技术更加适合复杂环境的传输，采用较低的频率具备一定的绕射能力和移动能力，可以在高速移动状态下传输稳定的高清图像信号。

　　设备广泛应用于单人背负视频传输、无人机图传、无人船传输、无人车、飞艇、靶机、动力伞、机器人视频信号传输、执法人员现场视频取证使用、应急布控、救援场所。可搭配腾远智拓各种功能的接收系统同时使用(如标准1U接收机，微型接收机、7寸或9寸手持接收机、单路视频接收箱以及搭配四路无线视频接收箱)，现场使用可以灵活搭配，非常的实用。

     产品主要功能：

　　支持H.264压缩编码，最大支持1080P@60fps编码，向下兼容其它各种分辨率、帧速率编码

　　支持RS232数据透传

　　支持HDMI、SDI、CVBS视频传输

　　HDMI(SDI)：1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……，各种模式自适应

　　AV in：720x480 60I(NTSC)、720x576 50I(PAL)，模式自适应

　　可向后方传输音频信号

　　设备延时低于300ms

　　配备专业的调参装置，可自行调整发射机频率、带宽、功率以及机密方式支持AES256位加密

　　工作频宽可调，1~8MHz，1KHz 步进

　　采取H.264压缩传输标准

　　强大的非视距传输能力

　　设备功率高达5W，传输距离更远。

　　设备采取流线型设计，散热效果更佳

　　接收机采取双天线接收，具备空间分集接收能力，抗多径干扰能力更强。

　　支持快速移动中传输

　　接口说明：

　　电源输入(PWR)：DC 12V/3A 供电

　　模拟视频(AV)：模拟视频输入.

　　HDMI: HDMI高清视频信号输入

　　SDI：SDI高清视频信号输入

　　天线：天线接口(务必先接天线，再开电源，否则会烧坏功放)!

     产品应用举例：
